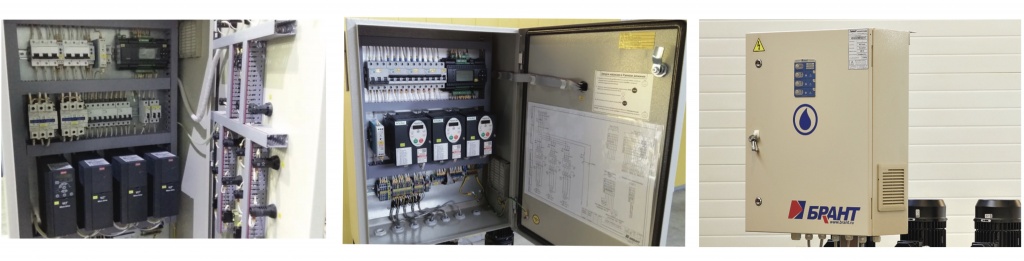

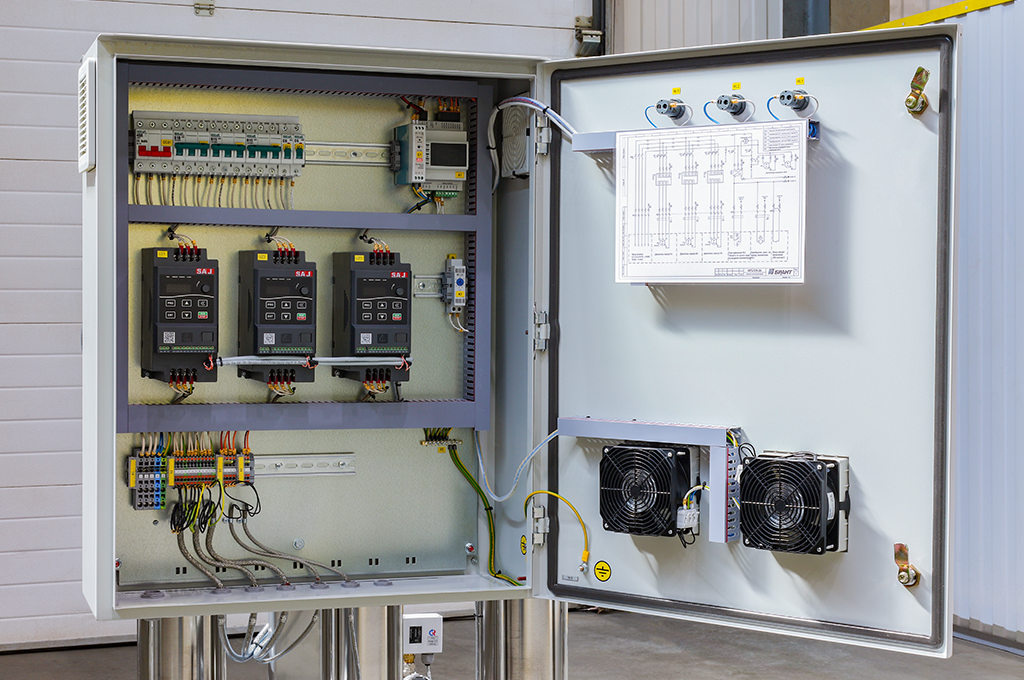

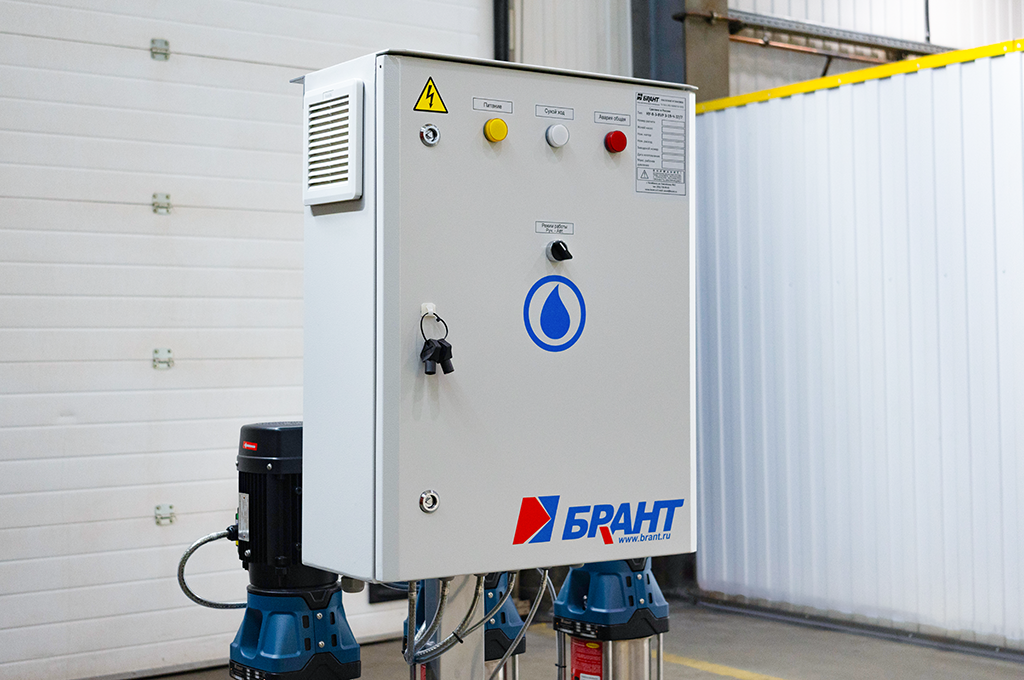

Станция управления насосами – комплектное устройство управления, включающее в себя силовые коммутационные аппараты, устройства защиты, преобразователи частоты, устройства плавного пуска, программируемые логические контроллеры.

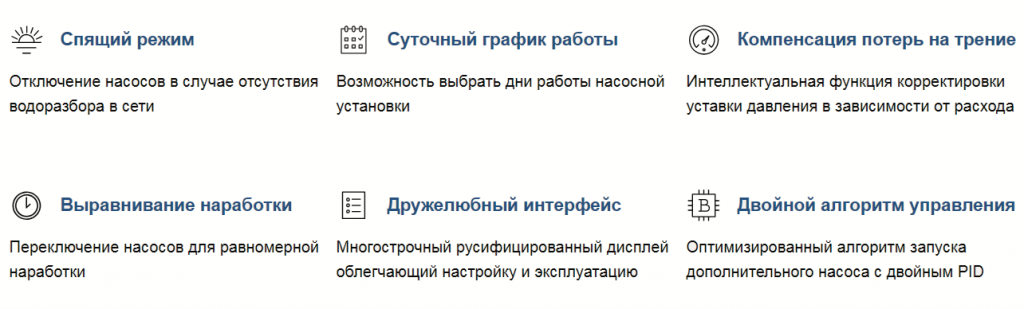

Функции

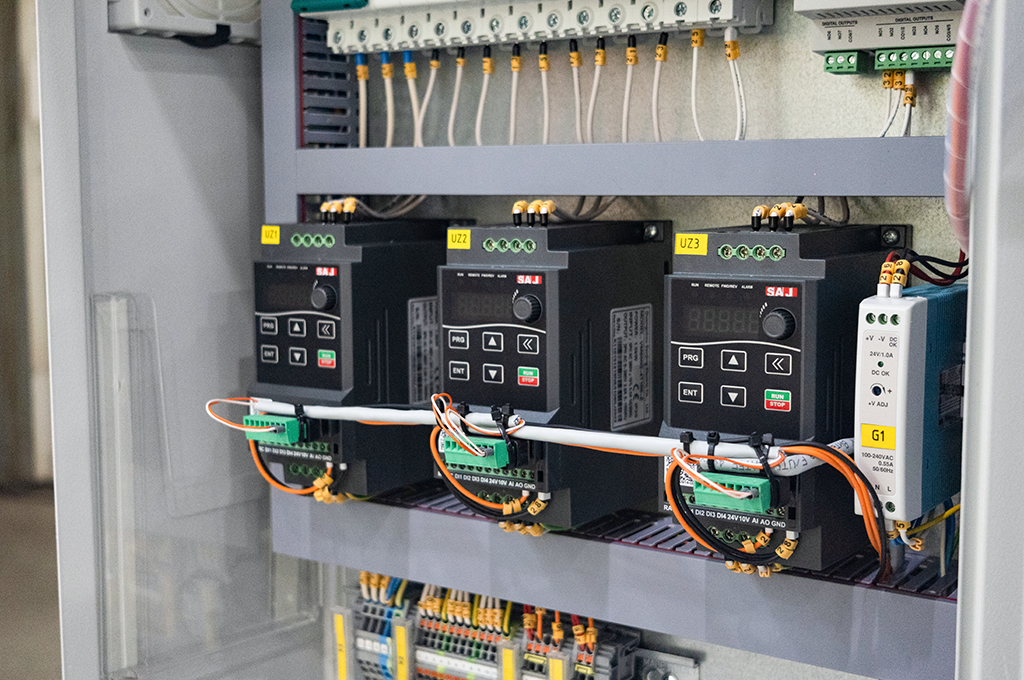

- Интеллектуальное управление частотными преобразователями: Контроллер с программным обеспечением управляет частотными преобразователями, предназначенными для плавного регулирования каждого насоса.
- Плавное регулирование: Точное управление включением и выключением дополнительных насосов с помощью двойного PID-регулятора предотвращает гидравлические удары и обеспечивает плавный переход между режимами работы.
- Функция вариативной уставки: Программное обеспечение автоматически корректирует частоту вращения насосов в зависимости от текущей нагрузки, минимизируя потери на трение и поддерживая стабильное давление в системе.
- Интуитивно понятное управление: Цветная сенсорная панель с русскоязычным интерфейсом обеспечивает удобный контроль и управление всеми процессами, а графическая визуализация позволяет оператору быстро оценить состояние оборудования.
- Высокая степень защиты и диагностики: Система записывает до 1000 аварийных событий в журнал архивации аварий, что позволяет быстро идентифицировать и устранить неисправности. А протокол Modbus RTU обеспечивает легкую интеграцию с другими системами управления технологическими процессами.
- Равномерное распределение нагрузки: После запуска всех насосов система автоматически уравнивает их частоту вращения, что повышает надежность и долговечность оборудования.
- Автоматический запуск: При восстановлении электропитания после перебоя в электроснабжении насосная установка автоматически запускается, что минимизирует время простоя.
Диспетчеризация
Функциональные возможности системы диспетчеризации в части мониторинга:
- Отображение текущего давления
- Отображение текущей уставки давления
- Состояния насосов: включен / выключен / авария
- Положения ключей управления: автоматический / ручной / ремонт
- Состояние датчика сухого хода
- Авария датчика давления
- Аварии преобразователей частоты с расшифровкой
- Архив аварийных ситуаций
- Архив значений давления
- Просмотр состояния большого количества насосных установок
- Удалённый доступ к данным через сеть Интернет (при наличии подключения)
Функциональные возможности системы диспетчеризации в части телеуправления:
- Выбор режима управления насосных агрегатов (автоматический / ручной)
- Инициирование пуска каждого насосного агрегата в ручном режиме
- Задание параметров работы: уставки давления, количество задействованных рабочих насосов, параметры спящего режима и связанные настройки
- Просмотр архива аварийных событий
- Принудительный сброс аварийных состояний в ручном режиме
- Конфигурирование параметров обмена данными по промышленному протоколу
Панель управления

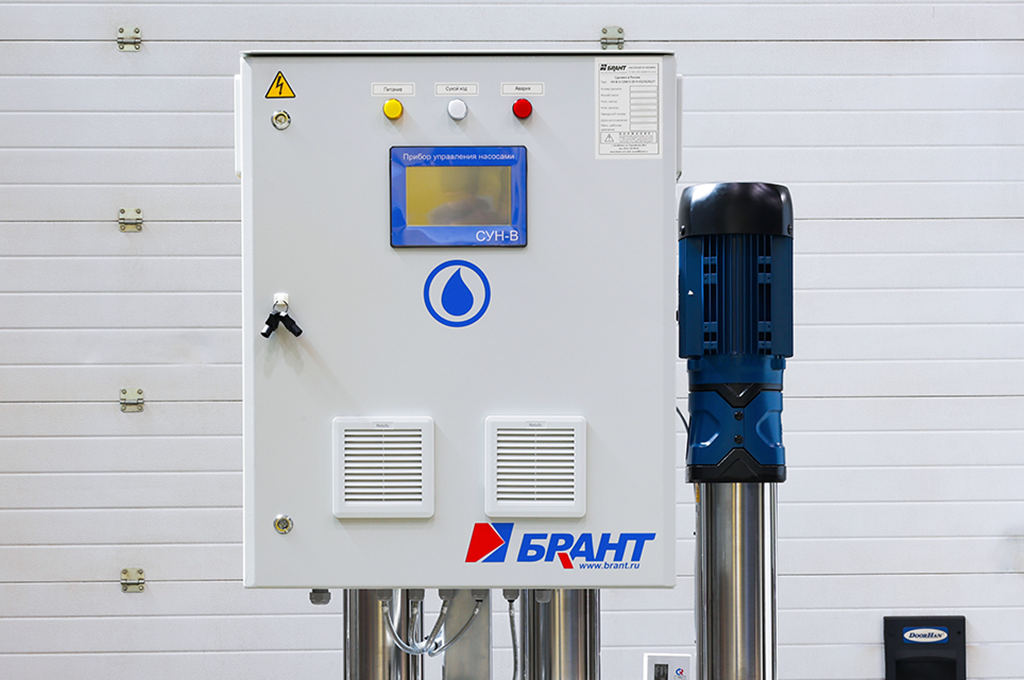

Панель оператора — общий вид.
Панель оператора — мнемосхема.
Функциональные возможности панели в части индикации:
- Индикация работы любого насоса системы (включен / отключен);
- Индикация аварии любого насоса системы;
- Индикация текущего режима работы каждого насоса;
- Индикация текущего давления;
- Индикация наличия питающего напряжения;
- Индикация наличия сигнала «Авария общая»;
- Индикация наличия «Сухого хода»;
- Кнопка сброса аварийных сигналов;
- Индикация текущей частоты каждого насоса;
- Индикация внешнего запрета на включение;
- Журнал архивации аварий.
Функциональные возможности панели в части управления:
- Выбор режима управления насосных агрегатов (автоматический / ручной);
- Инициирование пуска каждого насосного агрегата в ручном режиме;
- Задание параметров работы: уставки давления, количество задействованных рабочих насосов, параметры спящего режима и связанные настройки;
- Просмотр архива аварийных событий;
- Принудительный сброс аварийных состояний в ручном режиме;
- Конфигурирование параметров обмена данными по промышленному протоколу.
